Xylan 1425
Revestimento de base água com lubrificação dupla de PTFE e MoS₂, para alta pressão em baixa velocidade e serviço contínuo de −50 °C a +175 °C.
A característica que define o 1425 é a lubrificação a seco por sistema duplo: PTFE e bissulfeto de molibdênio na mesma formulação. Um responde melhor em baixa carga, o outro sob pressão alta — juntos, mantêm o coeficiente de atrito baixo numa faixa de trabalho que nenhum dos dois cobre sozinho.
É por isso que ele aparece em aplicação de alta pressão e baixa velocidade: junta roscada que aperta devagar sob carga elevada, onde o filme precisa aguentar sem ser expulso do contato.
Sendo de base água e resina, resiste a fluido hidráulico de base aquosa — o que é usado na produção de petróleo offshore. É uma escolha de compatibilidade química com o fluido de trabalho, não de acabamento.
Quem procura bissulfeto de molibdênio sem PTFE tem ficha própria: bissulfeto de molibdênio (MoS₂), onde o MoS₂ é o lubrificante principal e o acabamento é cinza.
Nota: A resistência à corrosão deste acabamento é informada pelo comercial conforme o sistema especificado — diga a norma do seu cliente final e a base metálica prevista.
Ficha do fabricante
dado de fabricante — folha de dados do Xylan® 1425, não ensaio da Sapucaia
- Lubrificação
- PTFE + MoS₂ — sistema duplo, a seco
- Base
- Água e resina
- Uso contínuo
- −50 °C a +175 °C
- Pico suportado
- +204 °C
- Coeficiente de atrito
- 0,05 a 0,10
- Pressão · baixa velocidade
- até 150.000 psi
- Dureza de lápis
- 2 a 3 H
- Resistência dielétrica
- 500 V/mil
- Espessura recomendada
- 20 a 30 µm
- Névoa salina · ASTM B117
- excedeu 1.500 h
- Kesternich · DIN 50018
- 30 ciclos · menos de 15% de ferrugem vermelha
- Cores
- Preto · azul · verde
As aplicações que chegam aqui.
Junta de alta pressão

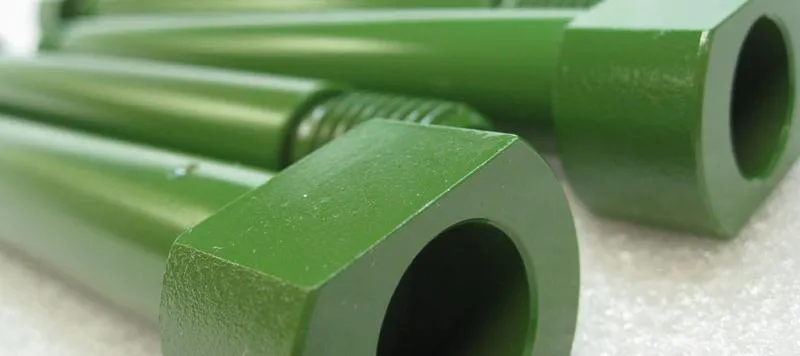

Estojo e prisioneiro que apertam sob carga elevada em velocidade baixa, onde o filme lubrificante decide o torque final.
Contato com fluido hidráulico aquoso
Componente exposto ao fluido de controle usado na produção offshore, para o qual a formulação de base água foi projetada.
Ambiente industrial com enxofre
Onde o ensaio de referência é o Kesternich, e não só a névoa salina — atmosfera de refinaria e de planta química.
O que o especificador costuma perguntar.
Qual a diferença entre o Xylan® 1425 e o 1070?
A base e a faixa de temperatura. O 1425 é de base água, com lubrificação dupla de PTFE e MoS₂, e trabalha em serviço contínuo de −50 °C a +175 °C. O 1070 é de base solvente e cobre de −195 °C a 260 °C. O 1425 é a escolha para alta pressão em baixa velocidade e para contato com fluido hidráulico aquoso.
Os dados de ensaio do 1425 são da Sapucaia?
Não: são da folha de dados do fabricante do revestimento, e a página diz isso ao lado de cada número. A Sapucaia é homologada pela PPG para aplicar a linha, e o que ela comprova em laudo próprio é a espessura aplicada e o sistema entregue — não a formulação do produto.
Em que cores o 1425 é aplicado?
Preto, azul e verde. A cor costuma servir de identificação de sistema no recebimento do cliente, e não indica desempenho: os três acabamentos saem da mesma formulação.
